Kreipiančioji RGW35-HC-ZA-H naudojama poroje su profiliniu bėgeliu RGR35R4000H. RG serijos riedėjimo elementas yra cilindrinis. Ši serija geba atlaikyti dideles apkrovas, yra tiksli ir ilgaamžiška. Naudojama konstruojant CNC apdirbimo centrus, didelių apkrovų pjovimo , CNC šlifavimo, liejimo, elektros iškrovimo mašinos (nežinau kas tai yra, gal suvirinimo automatai???), elektroerozijos pjovimo viela, galinio frezavimo staklėse.

Kreipiančioji RGW45-CC-ZA-H naudojama poroje su profiliniu bėgeliu RGR45R4000H. RG serijos riedėjimo elementas yra cilindrinis. Ši serija geba atlaikyti dideles apkrovas, yra tiksli ir ilgaamžiška. Naudojama konstruojant CNC apdirbimo centrus, didelių apkrovų pjovimo , CNC šlifavimo, liejimo, elektros iškrovimo mašinos (nežinau kas tai yra, gal suvirinimo automatai???), elektroerozijos pjovimo viela, galinio frezavimo staklėse.

Kreipiančioji RGW45-CC-ZA-P naudojama poroje su profiliniu bėgeliu RGR45R4000P. RG serijos riedėjimo elementas yra cilindrinis. Ši serija geba atlaikyti dideles apkrovas, yra tiksli ir ilgaamžiška. Naudojama konstruojant CNC apdirbimo centrus, didelių apkrovų pjovimo , CNC šlifavimo, liejimo, elektros iškrovimo mašinos (nežinau kas tai yra, gal suvirinimo automatai???), elektroerozijos pjovimo viela, galinio frezavimo staklėse.

Kreipiančioji RGW45-HC-ZA-P naudojama poroje su profiliniu bėgeliu RGR45R4000P. RG serijos riedėjimo elementas yra cilindrinis. Ši serija geba atlaikyti dideles apkrovas, yra tiksli ir ilgaamžiška. Naudojama konstruojant CNC apdirbimo centrus, didelių apkrovų pjovimo , CNC šlifavimo, liejimo, elektros iškrovimo mašinos (nežinau kas tai yra, gal suvirinimo automatai???), elektroerozijos pjovimo viela, galinio frezavimo staklėse.

Kreipiančioji RGW55-HC-ZA-P naudojama poroje su profiliniu bėgeliu RGR55R4000P. RG serijos riedėjimo elementas yra cilindrinis. Ši serija geba atlaikyti dideles apkrovas, yra tiksli ir ilgaamžiška. Naudojama konstruojant CNC apdirbimo centrus, didelių apkrovų pjovimo , CNC šlifavimo, liejimo, elektros iškrovimo mašinos (nežinau kas tai yra, gal suvirinimo automatai???), elektroerozijos pjovimo viela, galinio frezavimo staklėse.

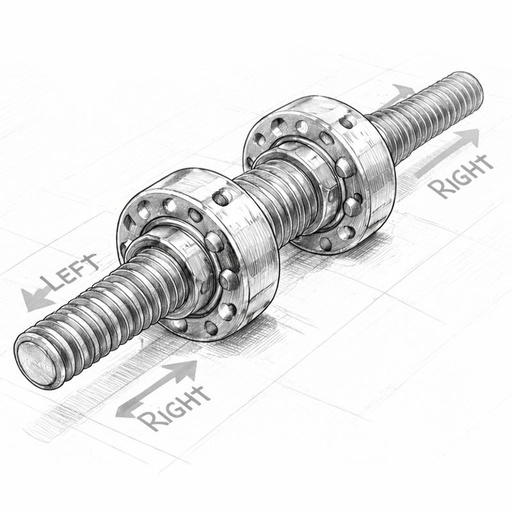

Rutulinis sraigtas su kairiuoju ir dešiniuoju sriegiais viename sraigte yra specialus rutulinio sraigto mazgo tipas, kai ant vieno veleno, paprastai naudojant dvi nepriklausomas veržles, išfrezuojami du priešingų krypčių (kairiojo ir dešiniojo) sriegiai.

Kas tai yra ir kaip jis veikia
Kai sraigtas sukasi:
kairioji veržlė juda viena kryptimi,
dešinioji veržlė juda priešinga kryptimi.

Jei veržlės yra sujungtos su skirtingomis mechanizmo dalimis, jos juda atskirai arba kartu sinchroniškai.
Sriegio žingsnis dažnai yra toks pat; skiriasi tik kryptis.
Gaminame pagal pirkėjo brėžinius.

SBR10-4000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Skersmuo: 10 mm
Ilgis: 4000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR10UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME10GUU (Nippon bearing)

Vidinis skersmuo (d): 10 mm
Aukštis (F): 24 mm.
Plotis (W): 36 mm.
Ilgis (L): 32 mm.
Įtempimo varžtai (S): M5.

SBR12-4000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Analogai:
R1014 012 00 (Rexroth)
FTSN12GW (FLI)
TSNW12 (INA)

Skersmuo: 12 mm
Ilgis: 4000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR12UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME12GUU (Nippon bearing)

Vidinis skersmuo (d): 12 mm
Aukštis (F): 27,6 mm.
Plotis (W): 40 mm.
Ilgis (L): 39 mm.
Įtempimo varžtai (S): M5.

SBR13UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME13GUU (Nippon bearing)

Vidinis skersmuo (d): 13 mm
Aukštis (F): 27,6 mm.
Plotis (W): 40 mm.
Ilgis (L): 39 mm.
Įtempimo varžtai (S): M5.

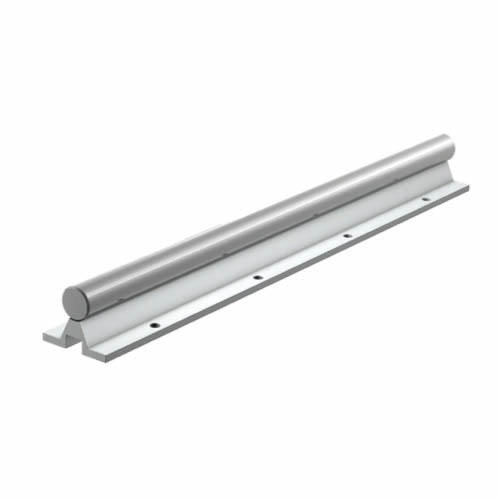

SBR16-6000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Analogai:
R1014 016 00 (Rexroth)
FTSN16GW (FLI)
TSNW16 (INA)

Skersmuo: 16 mm
Ilgis: 6000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR16LUU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME16GWUU (Nippon bearing)

Vidinis skersmuo (d): 16 mm
Aukštis (F): 33 mm.
Plotis (W): 85 mm.
Ilgis (L): 45 mm.
Įtempimo varžtai (S): M5.

SBR16UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
LMK16UU (SAMICK)
SME16GUU (Nippon bearing)

Vidinis skersmuo (d): 16 mm
Aukštis (F): 33 mm.
Plotis (W): 45 mm.
Ilgis (L): 45 mm.
Įtempimo varžtai (S): M5.

SBR20-6000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Analogai:
R1014 020 00 (Rexroth)
FTSN20GW (FLI)
TSNW20 (INA)

Skersmuo: 20 mm
Ilgis: 6000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR20LUU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME20GWUU (Nippon bearing)

Vidinis skersmuo (d): 20 mm
Aukštis (F): 39 mm.
Plotis (W): 48 mm.
Ilgis (L): 96 mm.
Įtempimo varžtai (S): M6.

SBR20UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
LMK20UU (SAMICK)
SME20GUU (Nippon bearing)

Vidinis skersmuo (d): 20 mm
Aukštis (F): 39 mm.
Plotis (W): 48 mm.
Ilgis (L): 50 mm.
Įtempimo varžtai (S): M6.

SBR25-6000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Analogai:
R1014 025 00 (Rexroth)
FTSN25GW (FLI)
TSNW25 (INA)

Skersmuo: 25 mm
Ilgis: 6000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR25LUU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME25GWUU (Nippon bearing)

Vidinis skersmuo (d): 25 mm
Aukštis (F): 47 mm.
Plotis (W): 60 mm.
Ilgis (L): 130 mm.
Įtempimo varžtai (S): M6.

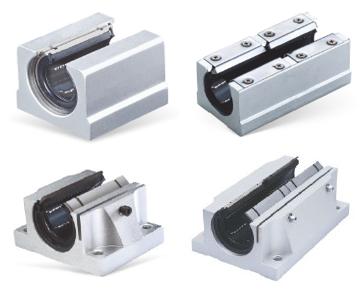

SBR25UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
LMK25UU (SAMICK)
SME25GUU (Nippon bearing)

Vidinis skersmuo (d): 25 mm
Aukštis (F): 47 mm.
Plotis (W): 60 mm.
Ilgis (L): 65 mm.
Įtempimo varžtai (S): M6.

SBR30-6000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Analogai:
R1014 030 00 (Rexroth)
FTSN30GW (FLI)
TSNW30 (INA)

Skersmuo: 30 mm
Ilgis: 6000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR30LUU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
SME30GWUU (Nippon bearing)

Vidinis skersmuo (d): 30 mm
Aukštis (F): 56 mm.
Plotis (W): 70 mm.
Ilgis (L): 140 mm.
Įtempimo varžtai (S): M8.

SBR30UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
LMK30UU (SAMICK)
SME30GUU (Nippon bearing)

Vidinis skersmuo (d): 30 mm
Aukštis (F): 56 mm.
Plotis (W): 70 mm.
Ilgis (L): 70 mm.
Įtempimo varžtai (S): M8.

SBR35-6000-h6-C45 – preciziškas linijinis chromuoto lydinio velenas

Skersmuo: 35 mm
Ilgis: 6000 mm
Tikslumo klasė (tolerancija): h6
Medžiaga: C45
Galimos medžiagos: AISI 304, AISI 440, GCr15, C53, C60, X40Cr14, 100Cr6, X90CrMoV18
Apdirbimo galimybės:
Pjovimas pagal ilgį
Ašinė sriegliavimo operacija
Radialinė sriegliavimo operacija
Galo frezavimas
V formos griovelio frezavimas
Fiksavimo žiedo (segerio) griovelio frezavimas
Sriegio pjovimas
Lygiagrečio galo frezavimas
Pagal kliento brėžinius

SBR35LUU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Vidinis skersmuo (d): 35 mm
Aukštis (F): 63 mm.
Plotis (W): 80 mm.
Ilgis (L): 155 mm.
Įtempimo varžtai (S): M8.

SBR35UU - linijinis rutulio guolis, sukurtas užtikrinti sklandų ir tikslų linijinį judesį, sumažinti trintį ir pailginti eksploatavimo laiką.

Kitų gamintojų analogai:
LMK35UU (SAMICK)
SME35GUU (Nippon bearing)

Vidinis skersmuo (d): 35 mm
Aukštis (F): 63 mm.
Plotis (W): 80 mm.
Ilgis (L): 80 mm.
Įtempimo varžtai (S): M8.

Chromuotas velenas su atrama

Analogai:

R1014 040 00 (Rexroth)
FTSN40GW (FLI)
TSNW40 (INA)

Skersmuo: 40 mm
Ilgis: 6000 mm
Tolerancija: h6
Medžiaga: C45 kietintas plienas
Galų apdirbimas:
- Pjovimas iki ilgio
- Ašinis sriegimas
- Radialinis sriegimas
- Galų frezavimas
- V formos griovelio pjovimas
- Circlip griovelio pjovimas
- Sriegio pjovimas
- Lygiagretus galų frezavimas
- Pagal kliento brėžinius

SBR40LUU linear ball bearing bushing is designed to ensure smooth and precise linear motion, minimize friction, and extend operational service life.

Inner Diameter (d): 40 mm
Highth (F): 72 mm.
Width (W): 90 mm.
Length (L): 175 mm.
Clamping bolts (S): M10.

SBR35UU linear ball bearing bushing is designed to ensure smooth and precise linear motion, minimize friction, and extend operational service life.

Cross references:
LMK40UU (SAMICK)
SME40GUU (NB)

Inner Diameter (d): 40 mm
Highth (F): 72 mm.
Width (W): 90 mm.
Length (L): 90 mm.
Clamping bolts (S): M10.

Chromuotas velenas su atrama

Analogai:
R1014 050 00 (Rexroth)
FTSN50GW (FLI)
TSNW50 (INA)

Skersmuo: 50 mm
Ilgis: 6000 mm
Tolerancija: h6
Medžiaga: C45 kietintas plienas
Galų apdirbimas:
- Pjovimas iki ilgio
- Ašinis sriegimas
- Radialinis sriegimas
- Galų frezavimas
- V formos griovelio pjovimas
- Circlip griovelio pjovimas
- Sriegio pjovimas
- Lygiagretus galų frezavimas
- Pagal kliento brėžinius

SBR50LUU linear ball bearing bushing is designed to ensure smooth and precise linear motion, minimize friction, and extend operational service life.

Inner Diameter (d): 50 mm
Highth (F): 92 mm.
Width (W): 120 mm.
Length (L): 215 mm.
Clamping bolts (S): M10.

SBR50UU linear ball bearing bushing is designed to ensure smooth and precise linear motion, minimize friction, and extend operational service life.

Cross references:
LMK50UU (SAMICK)
SME50GUU (NB)

Inner Diameter (d): 50 mm
Highth (F): 92 mm.
Width (W): 120 mm.
Length (L): 215 mm.
Clamping bolts (S): M10.
