Krumpliastebiai

Quality 5 / Carbon Steel

02 - Module
05 - Quality
R - Teeth angle (right-hand helical)
100 - Lenght (1000 mm)
C - Material (carbon steel)
1 - Screw holes (standard)
0 - Coating (none)

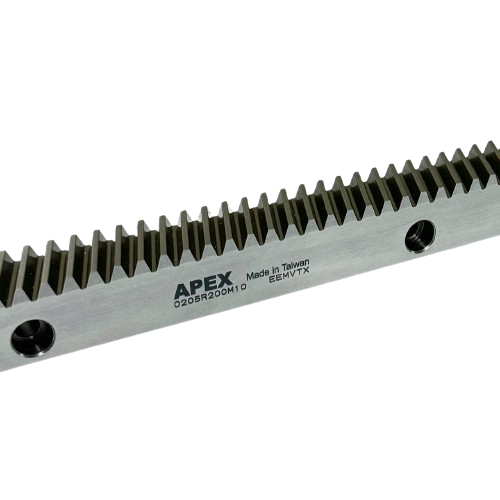

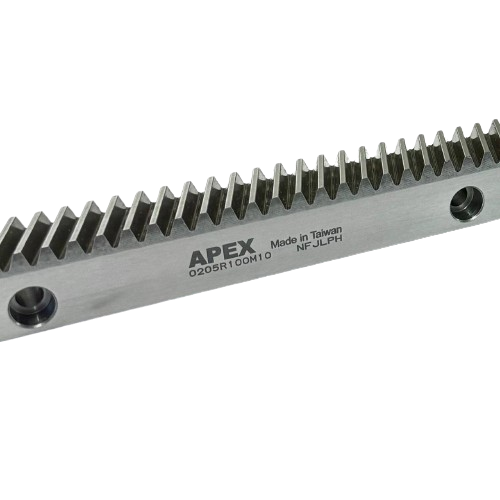

Rack and pinion drive systems with “Quality 5” are recommended for the following applications:
• High-end machine tools;
• Lifting axis;
• Multi-pinion application.

Analog:
• 246023-Q5 GUDEL;
• CHTGH02010-DIN5 YYC;

Quality 5 / Carbon Steel

02 - Module
05 - Quality
R - Teeth angle (right-hand helical)
200 - Lenght (2000 mm)
C - Material (carbon steel)
1 - Screw holes (standard)
0 - Coating (none)

Rack and pinion drive systems with “Quality 5” are recommended for the following applications:
• High-end machine tools;
• Lifting axis;
• Multi-pinion application.

Analog:
• 246023-Q5 GUDEL;
• CHTGH02010-DIN5 YYC;

Quality 8 / Carbon Steel

02 - Module
08 - Quality
R - Teeth angle (right-hand helical)
150 - Lenght (1500 mm)
C - Material (carbon steel)
1 - screw holes (standard)
0 - Coating (none)

Rack and pinion drive systems with “Quality 8” are recommended for the following applications:
• Welding machine;
• Robots;
• Automatic loading system;
• Linear axis with low load feed.

Analog:
• 157023 GUDEL;
• CHTM02010-DIN8 YYC;
• CHTMQ02010-DIN8 YYC;

Quality 8 / Carbon Steel

02 - Module
08 - Quality
R - Teeth angle (right-hand helical)
175 - Lenght (1750 mm)
C - Material (carbon steel)
1 - screw holes (standard)
0 - Coating (none)

Rack and pinion drive systems with “Quality 8” are recommended for the following applications:
• Welding machine;
• Robots;
• Automatic loading system;
• Linear axis with low load feed.

Analog:
• 157023 GUDEL;
• CHTM02010-DIN8 YYC;
• CHTMQ02010-DIN8 YYC;

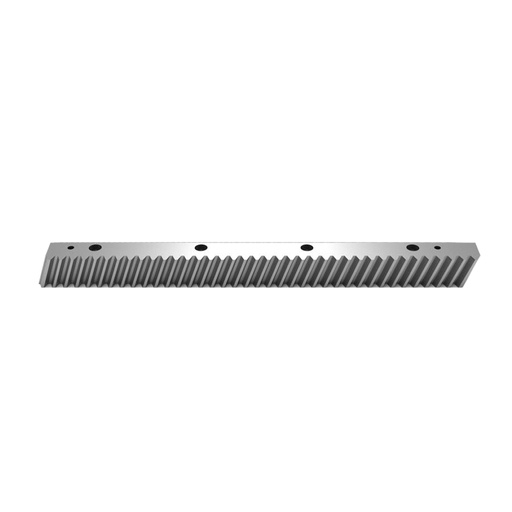

Quality 6 / Carbon Steel

APEX Rack and pinion drive systems can replace ball screw drive systems, providing greater travel without adding inertia and higher force capacity. Linear motors can also be replaced by rack and pinion drives to provide lower cost and similar performance in many applications.
High precision machine tools and measuring systems can be designed using rack and pinion drives.

Rack and pinion drive systems with “Quality 6” are recommended for the following applications:
• Machine tools;
• Water-/ laser-/ plasma-cutting machines;
• Portal machine center;
• Tube bending machine;
• Woodworking machine;
• Combination with linear guide.

Analog:
• 246012 GUDEL;
• 246112 GUDEL;
• CHTGH01505-DIN6 YYC;
• MHTG01505-DIN6 YYC;

Quality 8 / Carbon Steel

APEX Rack and pinion drive systems can replace ball screw drive systems, providing greater travel without adding inertia and higher force capacity. Linear motors can also be replaced by rack and pinion drives to provide lower cost and similar performance in many applications.
High precision machine tools and measuring systems can be designed using rack and pinion drives.

Rack and pinion drive systems with “Quality 8” are recommended for the following applications:
• Welding machine;
• Robots;
• Automatic loading system;
• Linear axis with low load feed.

Analog:
• CHTM01510-DIN8 YYC;
• CHTMQ01510-DIN8 YYC;

Krumpliastiebis, 1 modulis, 15 × 15 mm skerspjūvio, pagamintas iš C45K plieno. Slėgio kampas: 20°. Tiekiamas negrūdintas.
Kryžminės nuorodos: 22461000, 22461200
Pateikiant užsakymą išsirinkite reikiamą ilgį iš prieinamų variantų.
Pagal papildomą susitarimą, galimas krumpliastiebio tiekimas pagal užsakovo nurodytą ilgį.

Krumpliastiebis, 2 modulis, 20 × 20 mm skerspjūvio, pagamintas iš C45K plieno. Slėgio kampas: 20°. Tiekiamas negrūdintas.
Kryžminės nuorodos: 24160300, 24160500, 24160900
Pateikiant užsakymą išsirinkite reikiamą ilgį iš prieinamų variantų.
Pagal papildomą susitarimą, galimas krumpliastiebio tiekimas pagal užsakovo nurodytą ilgį.

Krumpliastiebis, 2.5 modulis, 25 × 25 mm skerspjūvio, pagamintas iš C45K plieno. Slėgio kampas: 20°. Tiekiamas negrūdintas.
Kryžminės nuorodos: 24160300, 24160500, 24160900
Pateikiant užsakymą išsirinkite reikiamą ilgį iš prieinamų variantų.
Pagal papildomą susitarimą, galimas krumpliastiebio tiekimas pagal užsakovo nurodytą ilgį.

Krumpliastiebis, 3 modulis, 30 × 30 mm skerspjūvio, pagamintas iš C45K plieno. Slėgio kampas: 20°. Tiekiamas negrūdintas.
Kryžminės nuorodos: 24160300, 24160500, 24160900
Pateikiant užsakymą išsirinkite reikiamą ilgį iš prieinamų variantų.
Pagal papildomą susitarimą, galimas krumpliastiebio tiekimas pagal užsakovo nurodytą ilgį.

Krumpliastiebis, 4 modulis, 40 × 40 mm skerspjūvio, pagamintas iš C45K plieno. Slėgio kampas: 20°. Tiekiamas negrūdintas.
Kryžminės nuorodos: 24160300, 24160500, 24160900
Pateikiant užsakymą išsirinkite reikiamą ilgį iš prieinamų variantų.
Pagal papildomą susitarimą, galimas krumpliastiebio tiekimas pagal užsakovo nurodytą ilgį.

Krumpliastiebis, 5 modulis, 50 × 50 mm skerspjūvio, pagamintas iš C45K plieno. Slėgio kampas: 20°. Tiekiamas negrūdintas.
Kryžminės nuorodos: 24160300, 24160500, 24160900
Pateikiant užsakymą išsirinkite reikiamą ilgį iš prieinamų variantų.
Pagal papildomą susitarimą, galimas krumpliastiebio tiekimas pagal užsakovo nurodytą ilgį.
