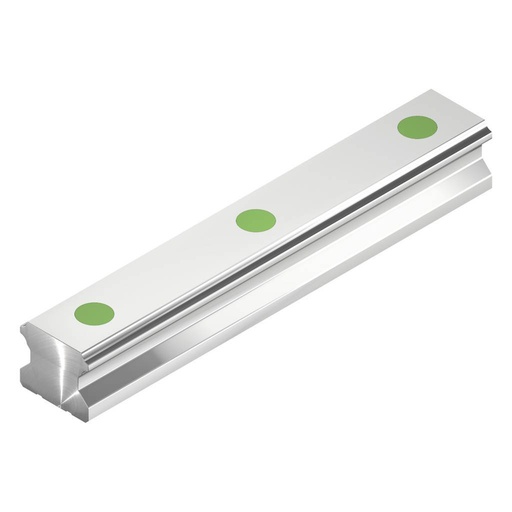

EGR 20R4000H bėgelis suderinamas su EG ir QE serijos karėtielemis.
EGR 20R bėgelis gali būti išpjaunamas ir sujungiamas pagal kliento pageidavimą, atsižvelgiant į ilgio reikalavimus, naudojant didelio tikslumo įrangą, gamintojo technologijas, įskaitant bėgelių pjovimą, šlifavimą ir sujungimą.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

EGR 25R4000H bėgelis suderinamas su EG ir QE serijos karėtielemis.
EGR 25R bėgelis gali būti išpjaunamas ir sujungiamas pagal kliento pageidavimą, atsižvelgiant į ilgio reikalavimus, naudojant didelio tikslumo įrangą, gamintojo technologijas, įskaitant bėgelių pjovimą, šlifavimą ir sujungimą.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

EGR 30R4000H bėgelis suderinamas su EG ir QE serijos karėtielemis.
EGR 30R bėgelis gali būti išpjaunamas ir sujungiamas pagal kliento pageidavimą, atsižvelgiant į ilgio reikalavimus, naudojant didelio tikslumo įrangą, gamintojo technologijas, įskaitant bėgelių pjovimą, šlifavimą ir sujungimą.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

EGR 35R4000H bėgelis suderinamas su EG ir QE serijos karėtielemis.
EGR 35R bėgelis gali būti išpjaunamas ir sujungiamas pagal kliento pageidavimą, atsižvelgiant į ilgio reikalavimus, naudojant didelio tikslumo įrangą, gamintojo technologijas, įskaitant bėgelių pjovimą, šlifavimą ir sujungimą.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

Karietėlė EGW15-CC-Z0-H naudojama kartu su EGR15R4000H profiliniu bėgeliu.
EG serijos konstrukcija pasižymi mažu profiliu, didele apkrova ir standumu. Be to, ji pasižymi vienoda apkrova visomis keturiomis kryptimis ir savireguliacijos galimybe, kuri absorbuoja montavimo paklaidas, leidžiant pasiekti didesnio tikslumo.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

Karietėlė EGW20-CC-Z0-H naudojama kartu su EGR20R4000H profiliniu bėgeliu.
EG serijos konstrukcija pasižymi mažu profiliu, didele apkrova ir standumu. Be to, ji pasižymi vienoda apkrova visomis keturiomis kryptimis ir savireguliacijos galimybe, kuri absorbuoja montavimo paklaidas, leidžiant pasiekti didesnio tikslumo.
Application: automatic equipment, high speed transfer device, semiconductor
equipment, wood cutting machine, precision measure equipment.

Karietėlė EGW25-SC-Z0-H-H naudojama kartu su EGR25R4000H profiliniu bėgeliu.
EG serijos konstrukcija pasižymi mažu profiliu, didele apkrova ir standumu. Be to, ji pasižymi vienoda apkrova visomis keturiomis kryptimis ir savireguliacijos galimybe, kuri absorbuoja montavimo paklaidas, leidžiant pasiekti didesnio tikslumo.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

Karietėlė EGW30-CC-Z0-H naudojama kartu su EGR30R4000H profiliniu bėgeliu.
EG serijos konstrukcija pasižymi mažu profiliu, didele apkrova ir standumu. Be to, ji pasižymi vienoda apkrova visomis keturiomis kryptimis ir savireguliacijos galimybe, kuri absorbuoja montavimo paklaidas, leidžiant pasiekti didesnio tikslumo.
Naudojimas: automatinė įranga, greitaeigis perdavimo įrenginys, puslaidininkių įranga, medienos pjovimo staklės, tikslaus matavimo įranga.

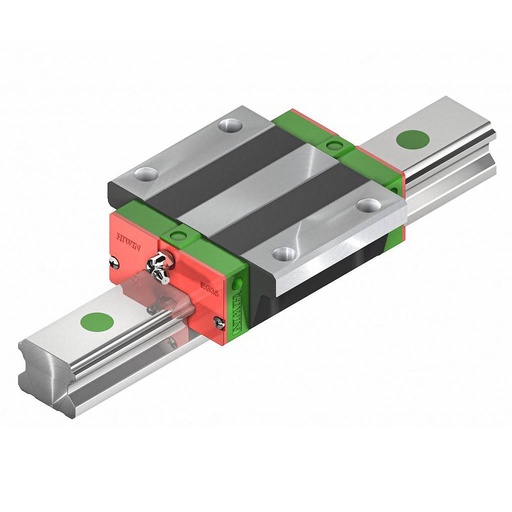

Karietėlė EGW35-SC-Z0-H naudojama kartu su EGR35R4000H profiliniu bėgeliu.
EG serijos konstrukcija pasižymi mažu profiliu, didele apkrova ir standumu. Be to, ji pasižymi vienoda apkrova visomis keturiomis kryptimis ir savireguliacijos galimybe, kuri absorbuoja montavimo paklaidas, leidžiant pasiekti didesnio tikslumo.
Application: automatic equipment, high speed transfer device, semiconductor
equipment, wood cutting machine, precision measure equipment.

Hiwin FR-LS-40-2-B-6-06-A AC servo variklis su stabdžiu ir integruotu 17 bitų kodavimo įrenginiu.
Rėmo dydis 60 mm.
Nominali galia 400 W.
Nominali įtampa 230 VAC.
Nominalus sukimo momentas (didžiausias) 1.27 (3.81)Nm.
Nominalus greitis (didžiausias) 3000 (4500)aps./min.
Nominali srovė (trumpalaikė didžiausia) 2.5 (7.5) A.
Svoris 1.86 kg.

Hiwin FR-LS-40-2-B-6-06-D AC servo variklis su stabdžiu ir integruotu 17 bitų kodavimo įrenginiu.
Rėmo dydis 60 mm.
Nominali galia 400 W.
Nominali įtampa 230 VAC.
Nominalus sukimo momentas (didžiausias) 1.27 (3.81)Nm.
Nominalus greitis (didžiausias) 3000 (4500)aps./min.
Nominali srovė (trumpalaikė didžiausia) 2.5 (7.5) A.
Svoris 1.86 kg.

Jungimo detalių komplektas, GNZ-05-BOX
Antgalių rinkinys 15 dydžio karietėlių tepimui.

Dvigubas karietėlės galo sandariklis leidžia naudoti HIWIN tiesines kreipiančiąsias labai užterštoje aplinkoje. Dvigubas plokščias sandariklis efektyviai apsaugo nuo teršalų patekimo į karietėlę. Sandariklis žymimas HG15-DD-KIT: HG15 – HG serijos profilinės kreipiančiosios sandariklis (dideles apkrovas atlaikanti riedėjimo kreipiančioji su rutuliniais riedėjimo elementais), dydis 15 mm; DD – karietėlėms su dvigubu plokščiu sandarikliu; KIT – komplektas su tvirtinimo elemtais (abiems galams).

Automatinio tepimo kasetė leidžia sumažinti išlaidas mažiau sunaudojant tepalo ir pailginti aptarnavimo intervalus, dėl to pailgėja kreipiančiosios tarnavimo laikas. Kasetė užpildoma bet kokiu reikiamu tepalu priklausomai nuo eksploatavimo sąlygų ir nereikalauja specialios priežiūros. Kasetė gali būti nuimta arba uždėta ant jau sumontuotos karietėlės ir gali būti naudojama nepriklausomai nuo montavimo matmenų. Kasetės HG15-E2-KIT-SS žymėjimas: HG15 – HG serijos profilinės kreipiančiosios kasetė (dideles apkrovas atlaikanti riedėjimo kreipiančioji su rutuliniais riedėjimo elementais), standartinis dydis 15 mm; E2 – tepalo kasetė; KIT – komplektas su tvirtinimo elementais; SS – karietėlė su standartiniu galiniu sandarikliu

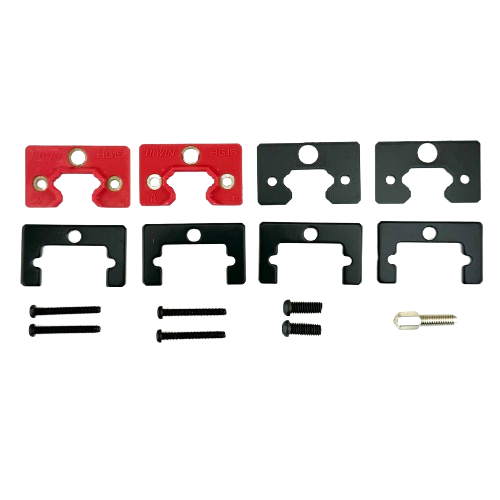

Dvigubas karietėlės galo sandariklis su metaliniu grandikliu leidžia naudoti HIWIN tiesines kreipiančiąsias aplinkoje, kurioje yra daug nešvarumų, dulkių, įkaitusių drožlių ir kito abrazyvo. Grandiklis apsaugo sandariklius nuo pažeidimų. Sandariklio žymėjimas HG15-KK-KIT: HG15 – HG serijos profilinio bėgio kreipiančiosios sandariklis (dideles apkrovas atlaikanti riedėjimo kreipiančioji su rutuliniais riedėjimo elementais), standartinis dydis 15 mm; KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu; KIT – komplektas su tvirtinimo detalėmis (abiems galams).

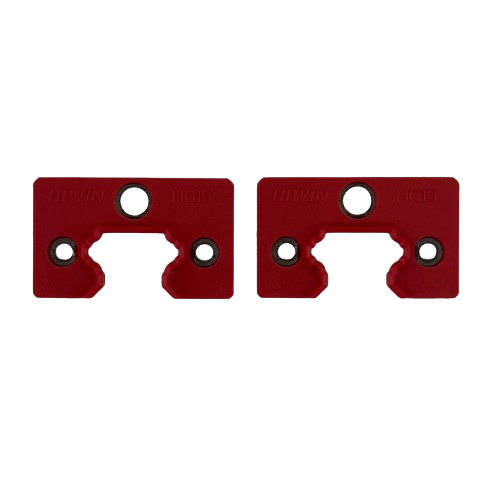

Karietėlės galo sandariklis su dviguba sandarinimo lūpa, patobulintu apatiniu sandarikliu ir papildomu viršutiniu sandarikliu. Leidžia naudoti HIWIN linijines kreipiančiąsias aplinkoje, kurioje yra labai didelis užterštumo lygis. Sandarinimo sistemos užtikrina optimalią apsaugą nuo nešvarumų, dulkių ir skysčių patekimo. Galinis sandariklis atsparus alyvai, tepalams ir nusidėvėjimui. Papildomas viršutinis sandariklis neleidžia teršalams patekti per kreiptuvo viršų. Patobulintas dugno sandariklis apsaugo nuo teršalų patekimo ant kreipiančiosios darbinių paviršių. Sandariklio žymėjimas HG15-SW-KIT-C: HG15 – HG serijos profilinio bėgio kreipiančiosios sandariklis (dideles apkrovas atlaikanti riedėjimo kreipiančioji su rutuliniais riedėjimo elementais), dydis 15 mm; SW – karietėlė su galiniu sandarikliu ir dviguba sandarinimo lūpa + apatinis sandariklis + papildomas viršutinis sandariklis; KIT – komplektas su tvirtinimo detalėmis (abiems galams); C – komplektas normalaus ilgio karietėlei.
