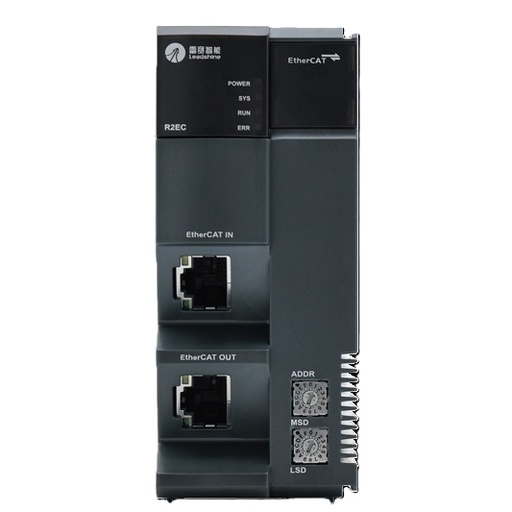

R2EC – tai „Leadshine“ sukurtas EtherCAT magistralės jungtis modulis, skirtas prijungti modulinius PM serijos įvesties/išvesties modulis prie EtherCAT valdymo sistemos. Jis veikia kaip komunikacijos vartai tarp EtherCAT magistralės valdiklio (pvz., PLC, judesio valdiklio ar IPC) ir lokalių, susijungiančių I/O modulių.
Šis modulis užtikrina didelės spartos, deterministinį ryšį bei palaiko įvairius I/O modulius kompaktiškame ir moduliariame formate. Sukurtas naudoti reikliose automatikos ir judesio valdymo aplinkose.

Pagrindinės savybės
Sąsaja: EtherCAT įrenginys (atitinka IEC 61158 standartą)
Magistralės tipas: EtherCAT (100 Mbps, pilnas dvipusis, realaus laiko lauko tinklas)
I/O talpa: palaiko iki 16 PM serijos I/O modulių vienam sujungikliui
Adresavimas: automatinis per EtherCAT tinklo nuskaitymą (nereikia DIP jungiklių)
Indikatoriai:
– RUN/ERR būsenos LED
– RJ45 prievadų jungties/aktyvumo LED
RJ45 prievadai: du prievadai (EtherCAT IN ir OUT)
Montavimas: DIN bėgelis (EN 50022 standartas, 35 mm)
Įėjimo įtampa: 24 VDC (vidinei logikai ir I/O maitinimui)
Apsauga: nuo viršįtampių ir neteisingo poliariškumo
Karštas prijungimas: modulius galima keisti neišjungiant sistemos

Roller shaft can be cut according to your requirements and drawings

Roller shaft can be cut according to your requirements and drawings

Roller shaft can be cut according to your requirements and drawings

4R32-32

Roller shaft can be cut according to your requirements and drawings

Roller shaft can be cut according to your requirements and drawings

Roller shaft can be cut according to your requirements and drawings

Roller shaft can be cut according to your requirements and drawings

Roller shaft can be cut according to your requirements and drawings

2R50-20

2R50-20

Roller shaft can be cut according to your requirements and drawings

Automatinio tepimo kasetė leidžia sumažinti išlaidas mažiau sunaudojant tepalo ir pailginti aptarnavimo intervalus, dėl to pailgėja kreipiančiosios tarnavimo laikas. Kasetė užpildoma bet kokiu reikiamu tepalu priklausomai nuo eksploatavimo sąlygų ir nereikalauja specialios priežiūros. Kasetė gali būti nuimta arba uždėta ant jau sumontuotos karietėlės ir gali būti naudojama nepriklausomai nuo montavimo matmenų. Kasetės žymėjimas RG25-E2-KIT-KK: RG25 – RG serijos profilinės kreipiančiosios kasetė (didelio standumo riedėjimo kreipiančioji su ritininiais riedėjimo elementais), standartinis dydis 20 mm; E2 – tepalo kasetė; KIT – komplektas su tvirtinimo elementais; KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu;

Dvigubas karietėlės galo sandariklis leidžia naudoti HIWIN kreipiančiąsias aplinkoje, kurioje yra daug nešvarumų ir dulkių, karštų drožlių ir abrazyvo. Grandiklis apsaugo galinį sandariklį nuo pažeidimų. Sandariklio žymėjimas RG30-KK-KIT: RG30 – RG serijos profilinio bėgio kreipiančiosios sandariklis (padidinto standumo riedėjimo kreipiančioji su cilindriniais riedėjimo elementais), dydis 30 mm; KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu; KIT – komplektas su tvirtinimo detalėmis (abiems galams).

Automatinio tepimo kasetė leidžia sumažinti išlaidas mažiau sunaudojant tepalo ir pailginti aptarnavimo intervalus, dėl to pailgėja kreipiančiosios tarnavimo laikas. Kasetė užpildoma bet kokiu reikiamu tepalu priklausomai nuo eksploatavimo sąlygų ir nereikalauja specialios priežiūros. Kasetė gali būti nuimta arba uždėta ant jau sumontuotos karietėlės ir gali būti naudojama nepriklausomai nuo montavimo matmenų. Kasetės žymėjimas RG35-E2-KIT-KK: RG35 – RG serijos profilinės kreipiančiosios kasetė (didelio standumo riedėjimo kreipiančioji su ritininiais riedėjimo elementais), standartinis dydis 35 mm; E2 – tepalo kasetė; KIT – komplektas su tvirtinimo elementais; KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu;

Automatinio tepimo kasetė leidžia sumažinti išlaidas mažiau sunaudojant tepalo ir pailginti aptarnavimo intervalus, dėl to pailgėja kreipiančiosios tarnavimo laikas. Kasetė užpildoma bet kokiu reikiamu tepalu priklausomai nuo eksploatavimo sąlygų ir nereikalauja specialios priežiūros. Kasetė gali būti nuimta arba uždėta ant jau sumontuotos karietėlės ir gali būti naudojama nepriklausomai nuo montavimo matmenų. Kasetės žymėjimas RG45-E2-KIT-KK: RG45 – RG serijos profilinės kreipiančiosios kasetė (didelio standumo riedėjimo kreipiančioji su ritininiais riedėjimo elementais), standartinis dydis 45 mm; E2 – tepalo kasetė; KIT – komplektas su tvirtinimo elementais; KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu;

Dvigubas karietėlės galo sandariklis leidžia naudoti HIWIN kreipiančiąsias aplinkoje, kurioje yra daug nešvarumų ir dulkių, karštų drožlių ir abrazyvo. Grandiklis apsaugo galinį sandariklį nuo pažeidimų. Sandariklio žymėjimas RG45-KK-KIT: RG45 – RG serijos profilinio bėgio kreipiančiosios sandariklis (padidinto standumo riedėjimo kreipiančioji su cilindriniais riedėjimo elementais), dydis 45 mm;KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu; KIT – komplektas su tvirtinimo detalėmis (abiems galams).

Dvigubas karietėlės galo sandariklis leidžia naudoti HIWIN kreipiančiąsias aplinkoje, kurioje yra daug nešvarumų ir dulkių, karštų drožlių ir abrazyvo. Grandiklis apsaugo galinį sandariklį nuo pažeidimų. Sandariklio žymėjimas RG55-KK-KIT: RG55 – RG serijos profilinio bėgio kreipiančiosios sandariklis (padidinto standumo riedėjimo kreipiančioji su cilindriniais riedėjimo elementais), dydis 55 mm; KK – karietėlė su dvigubu plokščiu sandarikliu ir grandikliu; KIT – komplektas su tvirtinimo detalėmis (abiems galams).

Metalinis grandiklis leidžia naudoti HIWIN linijines kreipiančiąsias aplinkoje, kurioje yra įkaitusių drožlių ir abrazyvo. Grandiklis apsaugo galinį sandariklį nuo pažeidimų. Grandiklio žymėjimas RG55-ZZ-KIT: RG55 – grandiklis RG serijos profilinio bėgio kreipiančiąjai (padidinto standumo riedėjimo kreipiančioji su cilindriniais riedėjimo elementais), standartinis dydis 55 mm; ZZ – karietėlė su grandikliu; KIT – komplektas su tvirtinimo detalėmis (abiems galams).
